Реле зарядки /регулятор напряжения/ трехуровневый 2110 (замена 57.3702)

Реле зарядки /регулятор напряжения/ трехуровневый 2110 (замена 57.3702)

Характеристики
Напряжение настройки, В    Три уровня: 13,6-низкое; 14,2-номинальное; 14,7-высокое
Номинальный ток, А    5
Генератор    3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214
Применяемость    ВАЗ, ГАЗ
Габаритные размеры, мм    67х41х23
Масса, г    80


Описание

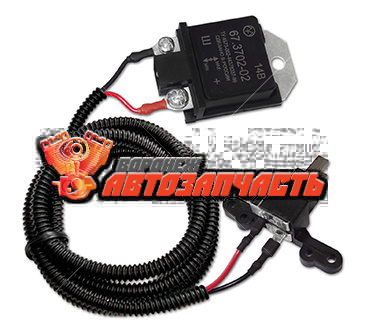

Трехуровневый регулятор напряжения 67.3702-02
1 Установка регулятора напряжения

1.1 Извлечь из генератора штатный щеточный узел с регулятором напряжения.
1.2 Установить щеточный узел комплекта в генератор и надежно закрепить.
1.3 Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить.
1.4 Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

2 Регулировка напряжения

2.1 Положение переключателя «min» - для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
2.2 Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
2.3 Положение переключателя «max» - для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.
